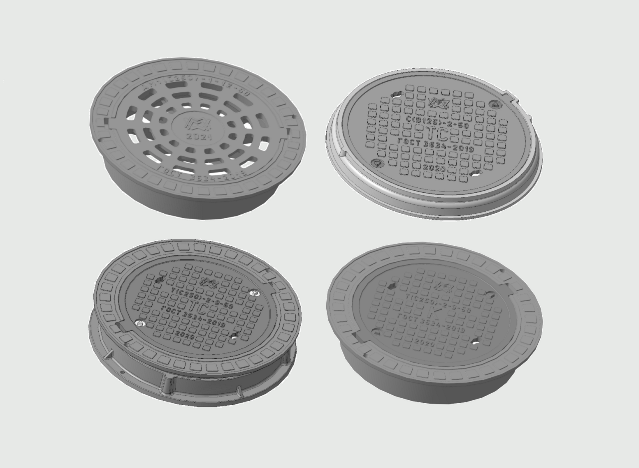

Люки чугунные

Люки чугунные представляют собой обязательный элемент системы коммуникаций. Они устанавливается на выходы шахт и колодцев. Изделия обеспечивают защиту коммуникаций от попадания мусора, а также предотвращают падение в колодцы людей, животных, колес автотранспорта.

Техническое описание

Люки чугунные производятся из различных марок чугуна, чаще всего используется СЧ20 и ВЧ40. Запорные механизмы выполняются из устойчивых к коррозии стальных сплавов.

Нормирует люки чугунные ГОСТ 3634-2019. Изготавливаются изделия в размерах от 380 до 810 мм. Стандартным и наиболее распространенным считается размер в 700 мм.

Люки чугунные должны быть выполнены таким образом, чтобы предотвратить самопроизвольное открывание. Поверхность крышки делается рельефной для предотвращения скольжения. Это снижает риск падения пешеходов, особенно в условиях гололеда, а также повышает сцепление колес.

В зависимости от исполнения крышки могут оснащаться:

• Приспособлениями для подъема;
• Антивандальными запорами;
• Вогнутой крышкой для укладки сверху бетонного покрытия.



Разновидности люков

Изделия выпускаются в различных вариантах исполнения:

• Люк чугунный водопроводный - маркировка "В";
• Люк чугунный канализационный – маркировка “К”;
• Люк чугунный для систем газоснабжения – маркировка “ГС”;
• Люк чугунный для пожарных гидрантов -  маркировка “Г”;
• Люк чугунный дождеприемный – маркировка “ДК”.



В зависимости от максимальной нагрузки люки принято делить на:

• Легкие - выдерживают нагрузку до 15 кН;
• Средние - выдерживают нагрузку до 125 кН;
• Тяжелые - рассчитаны на нагрузку до 250 кН;
• Магистральные тяжелые - до 400 кН;
• Сверхтяжелые - до 600 кН.

От класса изделия зависит его сфера применения и максимальная нагрузка.

Маркировка люков

Люк чугунный ГОСТ нормирует не только конструкцию самого изделия, но и его маркировку. В ней должна присутствовать:

• наименование производителя;
• тип инженерных коммуникаций, для которых предназначено изделие;
• год выпуска;
• размеры (прописываются чаще не общие габариты, а проходное отверстие).

Маркировка наносится на поверхность люка, при этом она должна быть читаема в течение всего срока эксплуатации.

Сфера применения

Чугунные люки имеют обширную сферу применения. Она определяется классом модели.
Так, легкие изделия рассчитаны на монтаж в парковых и пешеходных зонах.
Средние подходят для установки в парках, на тротуарах, мало загруженных стоянках.
Люк чугунный тяжелый рассчитан на установку на дорогах городских и междугородных моделей. Изделия сверхтяжелого класса способны выдерживать эксплуатацию в условиях аэродромов, промышленных производств.

Преимущества чугунных люков по сравнению с аналогами

Чугунные люки по целому ряду характеристик превосходят аналоги из других материалов (в частности, из полимерного композита). К их достоинствам относят:

• Высокую прочность - модели даже легкого класса рассчитаны на нагрузку до 1,5 тонн;
• Срок службы может достигать сотни лет;
• Металл не чувствителен к влаге, перепадам температуры, воздействию UF излучения;
• Устойчивость - благодаря своему весу и конструкции чугунные крышки не смещаются (при условии правильной установки);
• Устойчивость к деформации - изделие не прогибается.

Чугунные люки намного превосходят композитные модели по уровню прочности. В зависимости от класса, изделия могут устанавливаться даже в условиях повышенных нагрузках, например, в логистических центрах, на аэродромах и так далее. Полимерные изделия не способны выдержать такие нагрузки. Однако по весу они значительно легче, что упрощает процесс монтажа.
